STE
Sensor de temperatura sin sonda
Elemento sensor interno.
Faixa de mediçãoTemperatura de -40 a +50°C
Aplicação típicaCámaras frías, salas técnicas y refrigeradores de medicamentos.
TOPOLOGÍA FÍSICA
Del equipo a la guardia, en una sola arquitectura
El sensor mide en el equipo, el Gateway de datos agrega y envía, la nube analiza y el equipo correcto es avisado en el canal correcto.
- 01 / 05
Sensor Satélite
mide en el equipotemperatura, humedad, presión, agua y más.
- 02 / 05
Gateway de datos
agrega los sensores del sectorbúfer local que sobrevive a caídas de red.
- 03 / 05
Nube DROME
recibe y procesadatos cifrados de extremo a extremo.
- 04 / 05
Plataforma
correlaciona y predicedetección y predicción en tiempo real.
- 05 / 05
Guardia
recibe la acciónWhatsApp, SMS, correo o voz, con acción sugerida.

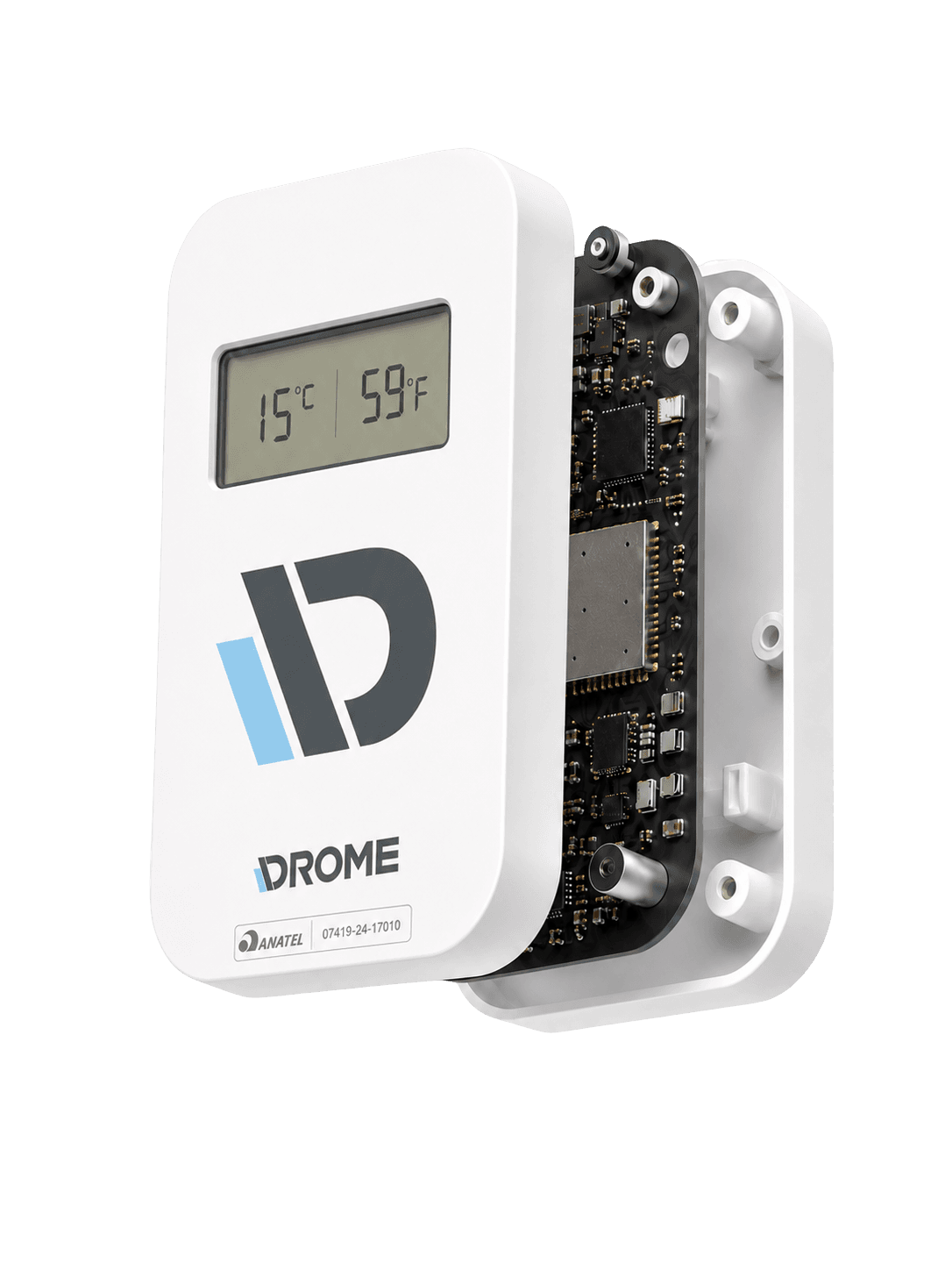

EQUIPO 01
Sensor Satélite
Dispositivo inalámbrico que mide de forma continua, almacena los datos localmente y los transmite por LoRa al Gateway de datos. Alimentado por dos pilas AA, funciona de 1 a 5 años sin mantenimiento, según el intervalo de transmisión. Instalación plug and play, y la configuración se hace desde la app vía Bluetooth.
Una variante para cada tipo de medición
STH
Sensor de temperatura y humedad sin sonda
Elemento interno.
Faixa de mediçãoTemperatura de -40 a +50°C, humedad de 0 a 99% HR
Aplicação típicaCámaras frías con control de humedad, almacén y salas climatizadas.
SUL
Sensor con sonda PT-100 remota
Mide productos, líquidos, ductos y puntos donde el cuerpo del sensor no llega.
Faixa de mediçãoTemperatura de -200 a +200°C
Aplicação típicaUltracongeladores y congeladores biomédicos.
SAD
Sensor con entradas analógicas
Integra transmisores de terceros y convierte la señal en dato digital.
Faixa de mediçãoEntradas 0-10V y 4-20mA
Aplicação típicaPresión, nivel, caudal y gases medicinales.
SCP
Sensor contador de pulsos
Lee pulsos de caudalímetros compatibles.
Faixa de mediçãoConteo de pulsos
Aplicação típicaConsumo de agua y perfil de uso.
SVB
Sensor de vibración
Acelerómetro que sigue la firma de vibración del equipo y detecta desgaste antes de la avería.
Faixa de mediçãoVibración en los ejes X, Y y Z
Aplicação típicaSalud de máquinas: motores, bombas, compresores y ventiladores.
SIN
Sensor de inclinación
Mide el ángulo respecto al suelo y dispara una alerta cuando la estructura pierde la verticalidad.
Faixa de mediçãoÁngulo de inclinación en X e Y
Aplicação típicaRiesgo de vuelco de estanterías de paletas, racks y estructuras.
SPE
Sensor contador de personas
Cuenta entradas y salidas de personas en el ambiente, sin identificar individuos.
Faixa de mediçãoFlujo de entrada y salida
Aplicação típicaOcupación de salas, control de acceso y aforo.
SGP
Sensor de presión y consumo de gases
Mide la presión de la línea y contabiliza el consumo de gases medicinales e industriales.
Faixa de mediçãoPresión y caudal vía 4-20mA
Aplicação típicaO₂, aire comprimido, vacío clínico, N₂O y CO₂.
SNA
Sensor de nivel de agua
Sigue el nivel del depósito y avisa de falta o desborde.
Faixa de mediçãoNivel por flotador, presión o ultrasonido
Aplicação típicaDepósitos, cisternas y tanques de agua.
SHO
Sensor horímetro
Contabiliza las horas de operación y los ciclos de encendido y apagado de equipos eléctricos.
Faixa de mediçãoHoras de operación y ciclos
Aplicação típicaMantenimiento por horas de uso de motores, generadores y compresores.
Especificaciones compartidas del Sensor Satélite
| Comunicación | BLE 2.4 GHz para configuración local, LoRa 915 MHz con protocolo propietario para transmisión |
|---|---|
| Alimentación | 2 pilas AA alcalinas |
| Autonomía | De 1 a 5 años, según el intervalo de transmisión: 1 año cada 1 minuto, 5 años cada 15 minutos |
| Alcance LoRa | 50 a 300 m con obstáculos, hasta 2 km en campo abierto |
| Alcance BLE | 10 m con obstáculos, 50 m sin obstáculos |
| Memoria local | Búfer circular en EEPROM no volátil, 6 días u 8.640 muestras |
| Temperatura de operación | -40 a +60°C |
| Humedad de operación | 0 a 99% HR |
| Protección | IP41 |
| Dimensiones | 70 x 45 x 35 mm |
| Peso | 190 g |
| Color | Blanco, o negro bajo solicitud |
| Sondas compatibles | PT-100, DS18B20, contador de pulsos, Modbus RTU |
| Consumo de datos | 60 MB por mes |
| Certificación | CE |

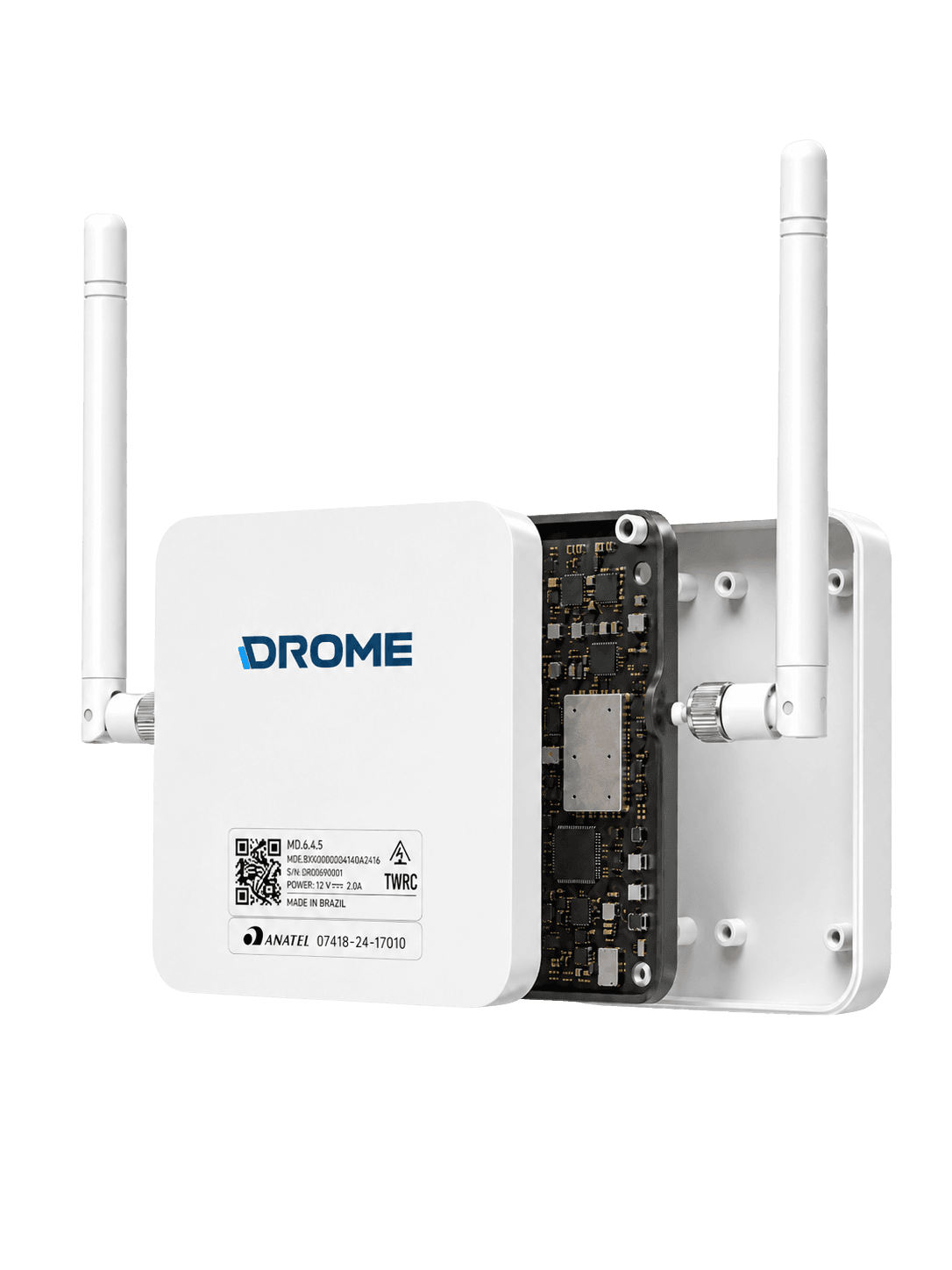

EQUIPO 02
Gateway de datos
Gateway que integra los sensores y los equipos del sector, recopila, almacena y envía los datos a la plataforma por MQTT cifrado. Mantiene la continuidad del monitoreo incluso ante una falla temporal de red, gracias al búfer local. Se conecta a internet por Wi-Fi, Ethernet o celular, recibe los sensores por BLE y LoRa, y habla Modbus para integrar la automatización que ya existe en el hospital.
Recibe los sensores por BLE y LoRaEnvía al servidor por MQTT cifradoBatería de respaldo de 6, 12 o 24 h
Una variante para cada escenario de integración
CTD base
Wi-Fi y 4G (multioperadora)
Punto central de cada bloque o sector. Sube los datos por Wi-Fi o por 4G con chip multioperadora, que se conecta a la mejor red disponible.
CTD NB-IoT
Banda estrecha celular
Conectividad NB-IoT para cobertura en áreas internas y remotas, con bajo consumo y bajo costo de datos.
CTD Modbus RTU
Interfaz RS-485
Integración directa con PLCs, medidores, controladores industriales, chillers y automatización de edificios.
CTD Ethernet
Enlace cableado
Para entornos con Wi-Fi restrictivo o que exigen mayor estabilidad de conexión.
CTD Vehicular OBD2
Telemetría de transporte
Alimentada por el conector OBD2 del vehículo.
CTD Vehicular Accesorio 12V
Toma 12V
Alimentada por la toma de 12V, para uso temporal sin intervención eléctrica.
Especificaciones compartidas del Gateway de datos
| Conectividad | Wi-Fi 2.4 GHz con WPA y WPA2 (802.11 b/g/n), Ethernet cableada, 4G celular multioperadora, NB-IoT, BLE 2.4 GHz, LoRa 915 MHz |
|---|---|
| Protocolos | Serial UART, Modbus RTU, Modbus TCP, I2C |
| Transmisión | MQTT con datos cifrados a la nube DROME |
| Alimentación | 110 a 220 VAC. Batería de respaldo de 6, 12 o 24 horas de autonomía ante un corte de energía. Versión vehicular de 12 a 24 VDC |
| Memoria local | Búfer circular en EEPROM no volátil, hasta 20 días o 28.800 muestras |
| Temperatura de operación | 0 a +60°C |
| Humedad de operación | 0 a 99% HR |
| Protección | IP41 |
| Dimensiones | 158 x 62 x 31 mm |
| Magnitudes integradas | Temperatura ambiente, temperatura interna de equipos, humedad, CO₂, presión diferencial, magnitudes eléctricas, consumo eléctrico e hidráulico, apertura de puertas, presencia, equipos Modbus |
| Sensores compatibles | Toda la línea Sensor Satélite |
| Certificación | CE |
LEDs indicadores
Blanco, inicializandoAzul, Wi-Fi conectadoVerde, buscando sensoresRojo, sin internetAmarillo, conectado por celularMorado, enviando datos en bloque
