STE
Sensor de temperatura sem sonda
Elemento sensor interno.
Faixa de mediçãoTemperatura de -40 a +50°C
Aplicação típicaCâmaras frias, salas técnicas e geladeiras de medicamentos.
TOPOLOGIA FÍSICA
Do equipamento ao plantão, em uma arquitetura só
O sensor mede no equipamento, o Gateway de dados agrega e envia, a nuvem analisa e o time certo é acionado no canal certo.
- 01 / 05
Sensor Satélite
mede no equipamentotemperatura, umidade, pressão, água e mais.
- 02 / 05
Gateway de dados
agrega os sensores do setorbuffer local que sobrevive a queda de rede.
- 03 / 05
Nuvem DROME
recebe e processadados criptografados ponta a ponta.
- 04 / 05
Plataforma
correlaciona e predizdetecção e predição em tempo real.
- 05 / 05
Plantão
recebe a açãoWhatsApp, SMS, e-mail ou voz, com ação sugerida.
EQUIPAMENTO 01
Sensor Satélite
Dispositivo sem fio que mede de forma contínua, armazena os dados localmente e os transmite por LoRa para o Gateway de dados. Alimentado por duas pilhas AA, opera por 1 a 5 anos sem manutenção, conforme o intervalo de transmissão. Instalação plug and play, e a configuração é feita pelo aplicativo via Bluetooth.
Uma variante para cada tipo de medição
STH
Sensor de temperatura e umidade sem sonda
Elemento interno.
Faixa de mediçãoTemperatura de -40 a +50°C, umidade de 0 a 99% UR
Aplicação típicaCâmaras frias com controle de umidade, almoxarifado e salas climatizadas.
SUL
Sensor com sonda PT-100 remota
Mede produtos, líquidos, dutos e pontos onde o corpo do sensor não cabe.
Faixa de mediçãoTemperatura de -200 a +200°C
Aplicação típicaUltracongeladores e freezers biomédicos.
SAD
Sensor com entradas analógicas
Integra transmissores de terceiros e converte o sinal em dado digital.
Faixa de mediçãoEntradas 0-10V e 4-20mA
Aplicação típicaPressão, nível, vazão e gases medicinais.
SCP
Sensor contador de pulsos
Lê pulsos de hidrômetros compatíveis.
Faixa de mediçãoContagem de pulsos
Aplicação típicaConsumo de água e perfil de uso.
SIN
Sensor de inclinação
Mede o ângulo em relação ao solo e dispara alerta quando a estrutura sai do prumo.
Faixa de mediçãoÂngulo de inclinação em X e Y
Aplicação típicaRisco de tombamento de porta-paletes, racks e estruturas.
SPE
Sensor contador de pessoas
Conta entradas e saídas de pessoas no ambiente, sem identificar indivíduos.
Faixa de mediçãoFluxo de entrada e saída
Aplicação típicaOcupação de salas, controle de acesso e capacidade.
SGP
Sensor de pressão e consumo de gases
Mede a pressão da linha e contabiliza o consumo de gases medicinais e industriais.
Faixa de mediçãoPressão e vazão via 4-20mA
Aplicação típicaO₂, ar comprimido, vácuo clínico, N₂O e CO₂.
SNA
Sensor de nível de água
Acompanha o nível do reservatório e avisa sobre falta ou transbordo.
Faixa de mediçãoNível por boia, pressão ou ultrassom
Aplicação típicaReservatórios, cisternas e caixas de água.
SHO
Sensor horímetro
Contabiliza as horas de operação e os ciclos de liga e desliga de equipamentos elétricos.
Faixa de mediçãoHoras de operação e ciclos
Aplicação típicaManutenção por hora de uso de motores, geradores e compressores.
Especificações compartilhadas do Sensor Satélite
| Comunicação | BLE 2.4 GHz para configuração local, LoRa 915 MHz com protocolo proprietário para transmissão |
|---|---|
| Alimentação | 2 pilhas AA alcalinas |
| Autonomia | De 1 a 5 anos, conforme o intervalo de transmissão: 1 ano a cada 1 minuto, 5 anos a cada 15 minutos |
| Alcance LoRa | 50 a 300 m com barreiras, até 2 km em campo aberto |
| Alcance BLE | 10 m com barreiras, 50 m sem barreiras |
| Memória local | Buffer circular em EEPROM não volátil, 6 dias ou 8.640 amostras |
| Temperatura de operação | -40 a +60°C |
| Umidade de operação | 0 a 99% UR |
| Proteção | IP41 |
| Dimensões | 70 x 45 x 35 mm |
| Peso | 190 g |
| Cor | Branca ou preta sob solicitação |
| Sondas compatíveis | PT-100, DS18B20, contador de pulsos, Modbus RTU |
| Consumo de dados | 60 MB por mês |
| Certificação | ANATEL 07419-24-17010 |
EQUIPAMENTO 02
Gateway de dados
Gateway que integra os sensores e os equipamentos do setor, coleta, armazena e envia os dados para a plataforma por MQTT criptografado. Mantém a continuidade do monitoramento mesmo com falha temporária de rede, graças ao buffer local. Conecta à internet por Wi-Fi, Ethernet ou celular, recebe os sensores por BLE e LoRa, e fala Modbus para integrar a automação que já existe no hospital.
Recebe os sensores por BLE e LoRaEnvia ao servidor por MQTT criptografadoBateria de backup de 6, 12 ou 24 h
Uma variante para cada cenário de integração
CTD base
Wi-Fi e 4G (multi-operadora)
Ponto central de cada bloco ou setor. Sobe os dados por Wi-Fi ou por 4G com chip multi-operadora, que conecta na melhor rede disponível.
CTD NB-IoT
Banda estreita celular
Conectividade NB-IoT para cobertura em áreas internas e remotas, com baixo consumo e baixo custo de dados.
CTD Modbus RTU
Interface RS-485
Integração direta com CLPs, medidores, controladores industriais, chillers e automação predial.
CTD Ethernet
Link cabeado
Para ambientes com Wi-Fi restritivo ou exigência de maior estabilidade de conexão.
CTD Veicular OBD2
Telemetria de transporte
Alimentada pelo conector OBD2 do veículo.
CTD Veicular Acessório 12V
Tomada 12V
Alimentada pela tomada 12V, para uso temporário sem intervenção elétrica.
Especificações compartilhadas do Gateway de dados
| Conectividade | Wi-Fi 2.4 GHz com WPA e WPA2 (802.11 b/g/n), Ethernet cabeada, 4G celular multi-operadora, NB-IoT, BLE 2.4 GHz, LoRa 915 MHz |
|---|---|
| Protocolos | Serial UART, Modbus RTU, Modbus TCP, I2C |
| Transmissão | MQTT com dados criptografados para a nuvem DROME |
| Alimentação | 110 a 220 VAC. Bateria de backup de 6, 12 ou 24 horas de autonomia em caso de falta de energia. Versão veicular de 12 a 24 VDC |
| Memória local | Buffer circular em EEPROM não volátil, até 20 dias ou 28.800 amostras |
| Temperatura de operação | 0 a +60°C |
| Umidade de operação | 0 a 99% UR |
| Proteção | IP41 |
| Dimensões | 158 x 62 x 31 mm |
| Grandezas integradas | Temperatura ambiente, temperatura interna de equipamentos, umidade, CO₂, pressão diferencial, grandezas elétricas, consumo elétrico e hidráulico, abertura de portas, presença, equipamentos Modbus |
| Sensores compatíveis | Toda a linha de Sensor Satélite |
| Certificação | ANATEL 07418-24-17010 |
LEDs indicativos
Branco, inicializandoAzul, Wi-Fi conectadoVerde, buscando sensoresVermelho, sem internetAmarelo, conectado via celularRoxo, enviando dados em massa
EQUIPAMENTO 03
Sensor de Vibração SVM
Acelerômetro triaxial em corpo metálico, fixado direto na carcaça do mancal ou do motor. Mede a vibração nos eixos X, Y e Z, calcula o espectro de frequência e acompanha a inclinação do ponto. A cada 15 minutos envia o RMS por LoRa, e quatro vezes por dia grava uma captura de forma de onda completa para análise espectral. O objetivo não é dar nota à máquina, é avisar quando ela muda em relação a ela mesma.
Acelerômetro triaxial com análise FFTRMS a cada 15 min, 4 capturas espectrais por diaLinha de base por ponto, sem zona ISO e sem nota de 0 a 100
Onde o SVM entrega leitura confiável
COMPRESSOR
Compressor scroll ou parafuso
Regime contínuo e giro estável, o cenário em que a assinatura espectral fica mais limpa.
Faixa de mediçãoCaptura fina a 400 Hz e larga a 3.200 Hz
Aplicação típicaCentrais de água gelada e sistemas de refrigeração.
VENTILADOR
Ventilador de condensador ou evaporador
Velocidade fixa. Com o número de pás cadastrado, a passagem de pá aparece nomeada no espectro.
Faixa de mediçãoCaptura fina a 200 Hz e larga a 800 Hz
Aplicação típicaCondensadoras, evaporadoras e exaustão.
BOMBA
Bomba centrífuga até 1.800 rpm
Banda larga subindo sem pico dominante costuma ser cavitação.
Faixa de mediçãoCaptura fina a 400 Hz e larga a 1.600 Hz
Aplicação típicaRecalque, água gelada e circuitos de processo.
ESTRUTURA
Rack, porta-paletes e estrutura
Aqui o que vale é a inclinação e o impacto, não o espectro de giro.
Faixa de mediçãoInclinação de 0 a 180° e direção de 0 a 360°
Aplicação típicaRisco de tombamento e colisão em armazém.
Especificações do Sensor de Vibração SVM
| Elemento sensor | Acelerômetro triaxial com análise FFT, eixos X, Y e Z |
|---|---|
| Vibração | RMS de 0 a 64,3 m/s², resolução de 0,001 m/s² |
| Faixa de frequência | 3,1 a 1.596,9 Hz, resolução de 3,125 Hz |
| Inclinação | 0 a 180°, resolução de 0,35° |
| Direção | 0 a 360°, resolução de 0,70° |
| Eixo reportado | O de maior RMS entre X, Y e Z |
| Taxas de amostragem | 50, 100, 200, 400, 800, 1.600 e 3.200 Hz, configuráveis por ponto de medição |
| Captura espectral | 2.048 amostras por eixo, janela de 0,64 a 40,96 s conforme a taxa |
| Cadência | RMS a cada 15 minutos por LoRa, mais 4 capturas espectrais por dia |
| Comunicação | BLE 2.4 GHz para configuração local, LoRa 915 MHz para transmissão |
| Fixação | Base roscada, instalada direto na carcaça do mancal ou do motor |
DA VIBRAÇÃO À CAUSA
O sensor mede. A plataforma diz o que provavelmente é.
Vibração vira produto quando o gestor não precisa ser especialista para ler. A DROME não devolve uma nota de 0 a 100, devolve um estado com causa nomeada e o prazo da ação.
- 01
Captura em par
Quatro vezes por dia o sensor grava duas capturas, uma fina para resolução e uma larga para conteúdo de alta frequência. Entre elas, o RMS chega a cada 15 minutos por LoRa e funciona como detector de evento.
- 02
Espectro dos três eixos
A forma de onda bruta sobe inteira e o espectro é calculado sob demanda, não gravado. O dado continua reprocessável quando o critério evolui, sem refazer o histórico.
- 03
Linha de base do próprio ponto
Cada ponto vira referência de si mesmo, com mediana e desvio robusto por banda de frequência. Erro de ganho, ressonância de montagem e ruído de fundo se cancelam na razão, e é por isso que a DROME não usa zona ISO nem nota genérica.
- 04
Veredito com gate antes do índice
Saturação, máquina parada, regime instável e linha de base imatura são checados antes de qualquer índice. Máquina desligada não vira alarme, vira estado. E o alarme só sai depois de confirmação em capturas seguidas.
A banda que subiu diz o tipo de problema
| Assinatura | Causa provável | O que o time lê na tela |
|---|---|---|
| 1× o giro | Desbalanceamento | O giro da máquina está mais forte que o normal. Costuma ser sujeira acumulada, pá torta ou peça faltando. |
| 2× o giro | Desalinhamento | Apareceu uma batida a cada meia volta. Costuma ser desalinhamento entre motor e máquina, ou acoplamento gasto. |
| 1× com harmônicas | Folga mecânica | Batidas que se repetem várias vezes por volta. Costuma ser base solta, parafuso frouxo ou mancal com desgaste. |
| 0,5× ou subsíncrono | Roçamento ou folga de mancal | Apareceu uma vibração mais lenta que o giro. Costuma ser peça roçando ou mancal com folga. |
| Nº de pás × giro | Passagem de pá | A passagem das pás está mais forte. Costuma ser obstrução, sujeira no rotor ou pá danificada. |
| Banda larga sem pico | Cavitação, turbulência ou atrito | O ruído geral subiu sem uma frequência dominante. Em bomba costuma ser cavitação, no geral é atrito. |
| 120 Hz | Problema elétrico | Apareceu vibração na frequência da rede elétrica. Costuma ser problema no motor, não na parte mecânica. |
Sem a rotação da máquina cadastrada, a plataforma declara a limitação em vez de chutar causa: informa que o ponto mudou em relação ao normal dele e para por aí. Equipamentos com inversor de frequência, redutores, compressores alternativos e ventiladores de muitas pás ficam fora da faixa desta versão. O horizonte de aviso é de semanas a dias, não de meses.
O SISTEMA EM USO
Do dado bruto à decisão, em uma plataforma
O hardware mede e envia. É na plataforma DROME que o dado vira visão, alarme e laudo. Veja três telas reais do sistema.

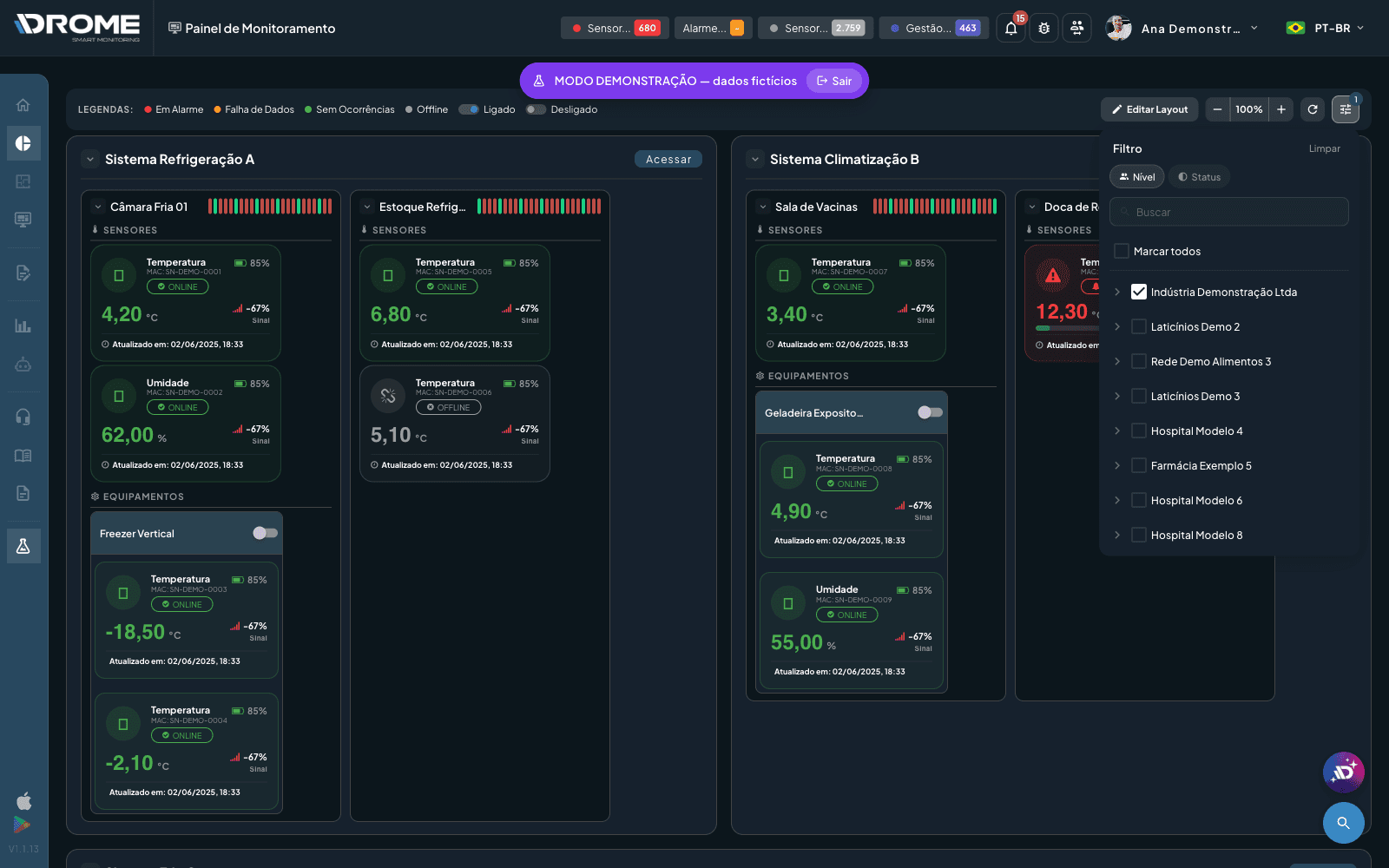

TELA 01 · MONITORAMENTO
Tudo em uma tela, ao vivo
O painel reúne sistemas, unidades, equipamentos e sensores em uma árvore hierárquica que atualiza em tempo real. O status de cada ponto aparece por cor e o detalhe fica a poucos cliques.
- Hierarquia Sistema, Unidade, Equipamento e Sensor com status ao vivo
- Milhares de sensores em uma só visão, sem recarregar a página
- Cartões reordenáveis e zoom que cada operador ajusta do seu jeito

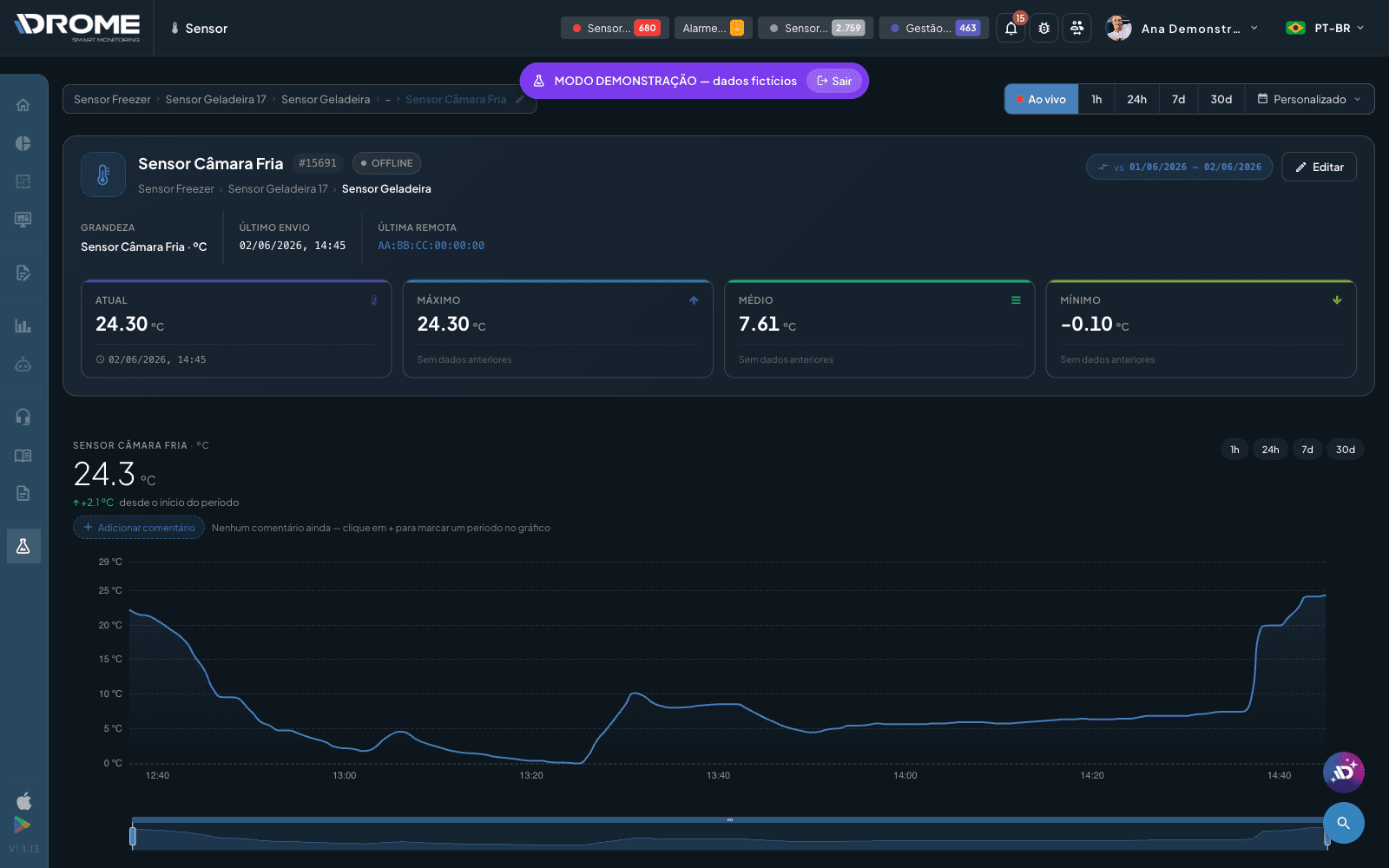

TELA 02 · HISTÓRICO
Cada leitura, com profundidade forense
A tela do sensor mostra a leitura atual, o histórico e as faixas de alarme no mesmo gráfico. Dá para comparar períodos, comentar pontos da curva e exportar tudo para auditoria.
- Gráfico com mínimo, máximo, média e faixas de alarme no mesmo eixo
- Comparação entre períodos para separar padrão de anomalia
- Comentários auditáveis e exportação dos dados brutos

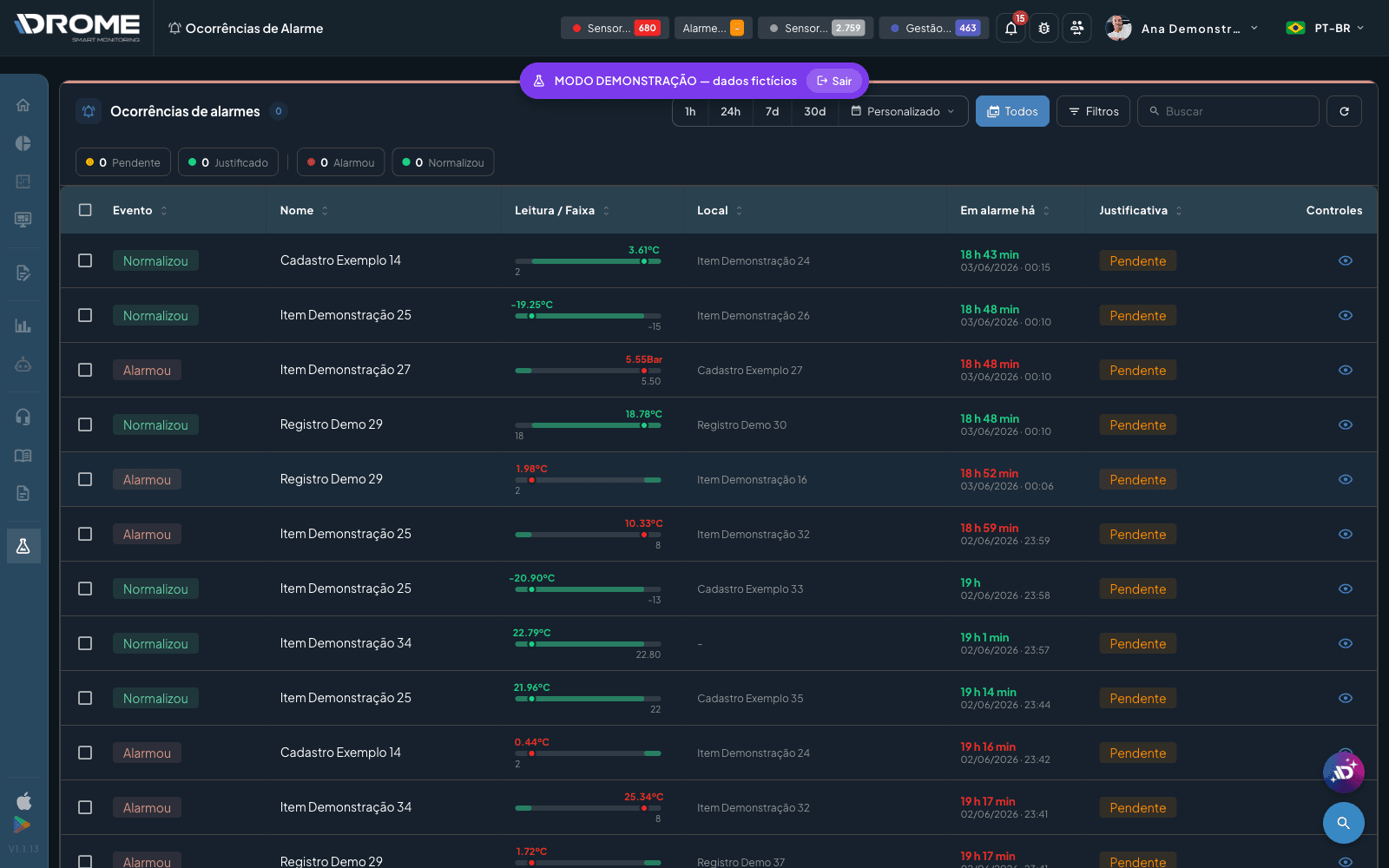

TELA 03 · RELATÓRIOS
Laudos prontos para auditoria
Cada ocorrência de alarme fica registrada com leitura, faixa, duração e justificativa, ao lado da trilha de auditoria e do controle de calibração. Tudo exportável em Excel e PDF.
- Ocorrências com leitura, faixa segura, duração e justificativa
- Trilha de auditoria e controle de calibração no mesmo lugar
- Exportação em Excel e PDF para ANVISA, FDA e EU GMP
