STE
Sensor de temperatura sin sonda
Elemento sensor interno.
Faixa de mediçãoTemperatura de -40 a +50°C
Aplicação típicaCámaras frías, salas técnicas y refrigeradores de medicamentos.
TOPOLOGÍA FÍSICA
Del equipo a la guardia, en una sola arquitectura
El sensor mide en el equipo, el Gateway de datos agrega y envía, la nube analiza y el equipo correcto es avisado en el canal correcto.
- 01 / 05
Sensor Satélite
mide en el equipotemperatura, humedad, presión, agua y más.
- 02 / 05
Gateway de datos
agrega los sensores del sectorbúfer local que sobrevive a caídas de red.
- 03 / 05
Nube DROME
recibe y procesadatos cifrados de extremo a extremo.
- 04 / 05
Plataforma
correlaciona y predicedetección y predicción en tiempo real.
- 05 / 05
Guardia
recibe la acciónWhatsApp, SMS, correo o voz, con acción sugerida.
EQUIPO 01
Sensor Satélite
Dispositivo inalámbrico que mide de forma continua, almacena los datos localmente y los transmite por LoRa al Gateway de datos. Alimentado por dos pilas AA, funciona de 1 a 5 años sin mantenimiento, según el intervalo de transmisión. Instalación plug and play, y la configuración se hace desde la app vía Bluetooth.
Una variante para cada tipo de medición
STH
Sensor de temperatura y humedad sin sonda
Elemento interno.
Faixa de mediçãoTemperatura de -40 a +50°C, humedad de 0 a 99% HR
Aplicação típicaCámaras frías con control de humedad, almacén y salas climatizadas.
SUL
Sensor con sonda PT-100 remota
Mide productos, líquidos, ductos y puntos donde el cuerpo del sensor no llega.
Faixa de mediçãoTemperatura de -200 a +200°C
Aplicação típicaUltracongeladores y congeladores biomédicos.
SAD
Sensor con entradas analógicas
Integra transmisores de terceros y convierte la señal en dato digital.
Faixa de mediçãoEntradas 0-10V y 4-20mA
Aplicação típicaPresión, nivel, caudal y gases medicinales.
SCP
Sensor contador de pulsos
Lee pulsos de caudalímetros compatibles.
Faixa de mediçãoConteo de pulsos
Aplicação típicaConsumo de agua y perfil de uso.
SIN
Sensor de inclinación
Mide el ángulo respecto al suelo y dispara una alerta cuando la estructura pierde la verticalidad.
Faixa de mediçãoÁngulo de inclinación en X e Y
Aplicação típicaRiesgo de vuelco de estanterías de paletas, racks y estructuras.
SPE
Sensor contador de personas
Cuenta entradas y salidas de personas en el ambiente, sin identificar individuos.
Faixa de mediçãoFlujo de entrada y salida
Aplicação típicaOcupación de salas, control de acceso y aforo.
SGP
Sensor de presión y consumo de gases
Mide la presión de la línea y contabiliza el consumo de gases medicinales e industriales.
Faixa de mediçãoPresión y caudal vía 4-20mA
Aplicação típicaO₂, aire comprimido, vacío clínico, N₂O y CO₂.
SNA
Sensor de nivel de agua
Sigue el nivel del depósito y avisa de falta o desborde.
Faixa de mediçãoNivel por flotador, presión o ultrasonido
Aplicação típicaDepósitos, cisternas y tanques de agua.
SHO
Sensor horímetro
Contabiliza las horas de operación y los ciclos de encendido y apagado de equipos eléctricos.
Faixa de mediçãoHoras de operación y ciclos
Aplicação típicaMantenimiento por horas de uso de motores, generadores y compresores.
Especificaciones compartidas del Sensor Satélite
| Comunicación | BLE 2.4 GHz para configuración local, LoRa 915 MHz con protocolo propietario para transmisión |
|---|---|
| Alimentación | 2 pilas AA alcalinas |
| Autonomía | De 1 a 5 años, según el intervalo de transmisión: 1 año cada 1 minuto, 5 años cada 15 minutos |
| Alcance LoRa | 50 a 300 m con obstáculos, hasta 2 km en campo abierto |
| Alcance BLE | 10 m con obstáculos, 50 m sin obstáculos |
| Memoria local | Búfer circular en EEPROM no volátil, 6 días u 8.640 muestras |
| Temperatura de operación | -40 a +60°C |
| Humedad de operación | 0 a 99% HR |
| Protección | IP41 |
| Dimensiones | 70 x 45 x 35 mm |
| Peso | 190 g |
| Color | Blanco, o negro bajo solicitud |
| Sondas compatibles | PT-100, DS18B20, contador de pulsos, Modbus RTU |
| Consumo de datos | 60 MB por mes |
| Certificación | CE |
EQUIPO 02
Gateway de datos
Gateway que integra los sensores y los equipos del sector, recopila, almacena y envía los datos a la plataforma por MQTT cifrado. Mantiene la continuidad del monitoreo incluso ante una falla temporal de red, gracias al búfer local. Se conecta a internet por Wi-Fi, Ethernet o celular, recibe los sensores por BLE y LoRa, y habla Modbus para integrar la automatización que ya existe en el hospital.
Recibe los sensores por BLE y LoRaEnvía al servidor por MQTT cifradoBatería de respaldo de 6, 12 o 24 h
Una variante para cada escenario de integración
CTD base
Wi-Fi y 4G (multioperadora)
Punto central de cada bloque o sector. Sube los datos por Wi-Fi o por 4G con chip multioperadora, que se conecta a la mejor red disponible.
CTD NB-IoT
Banda estrecha celular
Conectividad NB-IoT para cobertura en áreas internas y remotas, con bajo consumo y bajo costo de datos.
CTD Modbus RTU
Interfaz RS-485
Integración directa con PLCs, medidores, controladores industriales, chillers y automatización de edificios.
CTD Ethernet
Enlace cableado
Para entornos con Wi-Fi restrictivo o que exigen mayor estabilidad de conexión.
CTD Vehicular OBD2
Telemetría de transporte
Alimentada por el conector OBD2 del vehículo.
CTD Vehicular Accesorio 12V
Toma 12V
Alimentada por la toma de 12V, para uso temporal sin intervención eléctrica.
Especificaciones compartidas del Gateway de datos
| Conectividad | Wi-Fi 2.4 GHz con WPA y WPA2 (802.11 b/g/n), Ethernet cableada, 4G celular multioperadora, NB-IoT, BLE 2.4 GHz, LoRa 915 MHz |
|---|---|
| Protocolos | Serial UART, Modbus RTU, Modbus TCP, I2C |
| Transmisión | MQTT con datos cifrados a la nube DROME |
| Alimentación | 110 a 220 VAC. Batería de respaldo de 6, 12 o 24 horas de autonomía ante un corte de energía. Versión vehicular de 12 a 24 VDC |
| Memoria local | Búfer circular en EEPROM no volátil, hasta 20 días o 28.800 muestras |
| Temperatura de operación | 0 a +60°C |
| Humedad de operación | 0 a 99% HR |
| Protección | IP41 |
| Dimensiones | 158 x 62 x 31 mm |
| Magnitudes integradas | Temperatura ambiente, temperatura interna de equipos, humedad, CO₂, presión diferencial, magnitudes eléctricas, consumo eléctrico e hidráulico, apertura de puertas, presencia, equipos Modbus |
| Sensores compatibles | Toda la línea Sensor Satélite |
| Certificación | CE |
LEDs indicadores
Blanco, inicializandoAzul, Wi-Fi conectadoVerde, buscando sensoresRojo, sin internetAmarillo, conectado por celularMorado, enviando datos en bloque
EQUIPO 03
Sensor de Vibración SVM
Acelerómetro triaxial en cuerpo metálico, fijado directo en la carcasa del rodamiento o del motor. Mide la vibración en los ejes X, Y y Z, calcula el espectro de frecuencia y sigue la inclinación del punto. Cada 15 minutos envía el RMS por LoRa, y cuatro veces al día graba una captura de forma de onda completa para análisis espectral. El objetivo no es ponerle nota a la máquina, es avisar cuando ella cambia respecto a sí misma.
Acelerómetro triaxial con análisis FFTRMS cada 15 min, 4 capturas espectrales por díaLínea base por punto, sin zona ISO y sin nota de 0 a 100
Dónde el SVM entrega una lectura confiable
COMPRESOR
Compresor scroll o de tornillo
Régimen continuo y giro estable, el escenario donde la firma espectral queda más limpia.
Faixa de mediçãoCaptura fina a 400 Hz y ancha a 3.200 Hz
Aplicação típicaCentrales de agua helada y sistemas de refrigeración.
VENTILADOR
Ventilador de condensador o evaporador
Velocidad fija. Con el número de aspas registrado, el paso de aspa aparece nombrado en el espectro.
Faixa de mediçãoCaptura fina a 200 Hz y ancha a 800 Hz
Aplicação típicaCondensadoras, evaporadoras y extracción.
BOMBA
Bomba centrífuga hasta 1.800 rpm
Banda ancha que sube sin pico dominante suele ser cavitación.
Faixa de mediçãoCaptura fina a 400 Hz y ancha a 1.600 Hz
Aplicação típicaImpulsión, agua helada y circuitos de proceso.
ESTRUCTURA
Rack, estantería de paletas y estructuras
Aquí lo que cuenta es la inclinación y el impacto, no el espectro de giro.
Faixa de mediçãoInclinación de 0 a 180° y dirección de 0 a 360°
Aplicação típicaRiesgo de vuelco y colisión en almacén.
Especificaciones del Sensor de Vibración SVM
| Elemento sensor | Acelerómetro triaxial con análisis FFT, ejes X, Y y Z |
|---|---|
| Vibración | RMS de 0 a 64,3 m/s², resolución de 0,001 m/s² |
| Rango de frecuencia | 3,1 a 1.596,9 Hz, resolución de 3,125 Hz |
| Inclinación | 0 a 180°, resolución de 0,35° |
| Dirección | 0 a 360°, resolución de 0,70° |
| Eje reportado | El de mayor RMS entre X, Y y Z |
| Tasas de muestreo | 50, 100, 200, 400, 800, 1.600 y 3.200 Hz, configurables por punto de medición |
| Captura espectral | 2.048 muestras por eje, ventana de 0,64 a 40,96 s según la tasa |
| Cadencia | RMS cada 15 minutos por LoRa, más 4 capturas espectrales por día |
| Comunicación | BLE 2.4 GHz para configuración local, LoRa 915 MHz para transmisión |
| Fijación | Base roscada, instalada directo en la carcasa del rodamiento o del motor |
DE LA VIBRACIÓN A LA CAUSA
El sensor mide. La plataforma dice qué es probablemente.
La vibración se vuelve producto cuando el gestor no necesita ser especialista para leerla. DROME no devuelve una nota de 0 a 100, devuelve un estado con causa nombrada y el plazo de la acción.
- 01
Captura en par
Cuatro veces al día el sensor graba dos capturas, una fina para resolución y una ancha para contenido de alta frecuencia. Entre ellas, el RMS llega cada 15 minutos por LoRa y funciona como detector de evento.
- 02
Espectro de los tres ejes
La forma de onda cruda sube entera y el espectro se calcula bajo demanda, nunca se guarda. El dato sigue siendo reprocesable cuando el criterio evoluciona, sin rehacer el histórico.
- 03
Línea base del propio punto
Cada punto se vuelve referencia de sí mismo, con mediana y desviación robusta por banda de frecuencia. El error de ganancia, la resonancia de montaje y el ruido de fondo se cancelan en la razón, y por eso DROME no usa zona ISO ni nota genérica.
- 04
Veredicto con gate antes del índice
Saturación, máquina parada, régimen inestable y línea base inmadura se verifican antes de cualquier índice. Máquina apagada no se vuelve alarma, se vuelve estado. Y la alarma solo sale después de confirmación en capturas seguidas.
La banda que subió dice el tipo de problema
| Firma | Causa probable | Lo que el equipo lee en pantalla |
|---|---|---|
| 1× el giro | Desbalanceo | El giro de la máquina está más fuerte que lo normal. Suele ser suciedad acumulada, aspa torcida o pieza faltante. |
| 2× el giro | Desalineación | Apareció un golpe cada media vuelta. Suele ser desalineación entre motor y máquina, o acoplamiento gastado. |
| 1× con armónicos | Holgura mecánica | Golpes que se repiten varias veces por vuelta. Suele ser base suelta, tornillo flojo o soporte con desgaste. |
| 0,5× o subsíncrono | Roce u holgura de rodamiento | Apareció una vibración más lenta que el giro. Suele ser una pieza rozando o un rodamiento con holgura. |
| Nº de aspas × giro | Paso de aspa | El paso de las aspas está más fuerte. Suele ser obstrucción, suciedad en el rotor o aspa dañada. |
| Banda ancha sin pico | Cavitación, turbulencia o fricción | El ruido general subió sin una frecuencia dominante. En bomba suele ser cavitación, en general es fricción. |
| 120 Hz | Problema eléctrico | Apareció vibración en la frecuencia de la red eléctrica. Suele ser problema del motor, no de la parte mecánica. |
Sin la rotación de la máquina registrada, la plataforma declara la limitación en vez de adivinar una causa: informa que el punto cambió respecto a su propio normal y se detiene ahí. Los equipos con variador de frecuencia, reductores, compresores alternativos y ventiladores de muchas aspas quedan fuera del rango en esta versión. El horizonte de aviso es de semanas a días, no de meses.
EL SISTEMA EN USO
Del dato bruto a la decisión, en una plataforma
El hardware mide y envía. Es en la plataforma DROME donde el dato se vuelve visión, alarma e informe. Mira tres pantallas reales del sistema.
PANTALLA 01 · MONITOREO
Todo en una pantalla, en vivo

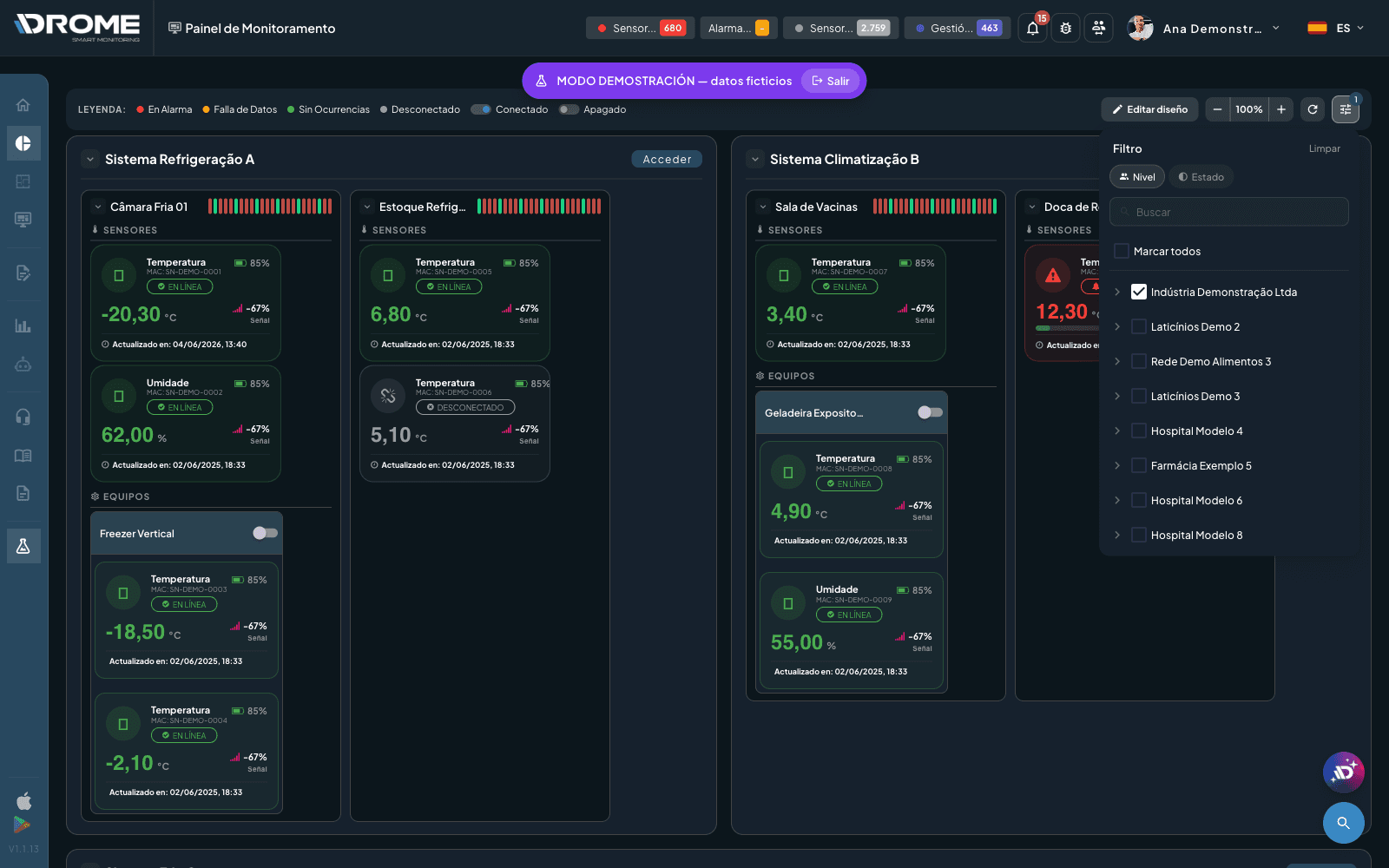

El panel reúne sistemas, unidades, equipos y sensores en un árbol jerárquico que se actualiza en tiempo real. El estado de cada punto aparece por color y el detalle está a pocos clics.
- Jerarquía Sistema, Unidad, Equipo y Sensor con estado en vivo
- Miles de sensores en una sola vista, sin recargar la página
- Tarjetas reordenables y zoom que cada operador ajusta a su manera
PANTALLA 02 · HISTORIAL
Cada lectura, con profundidad forense

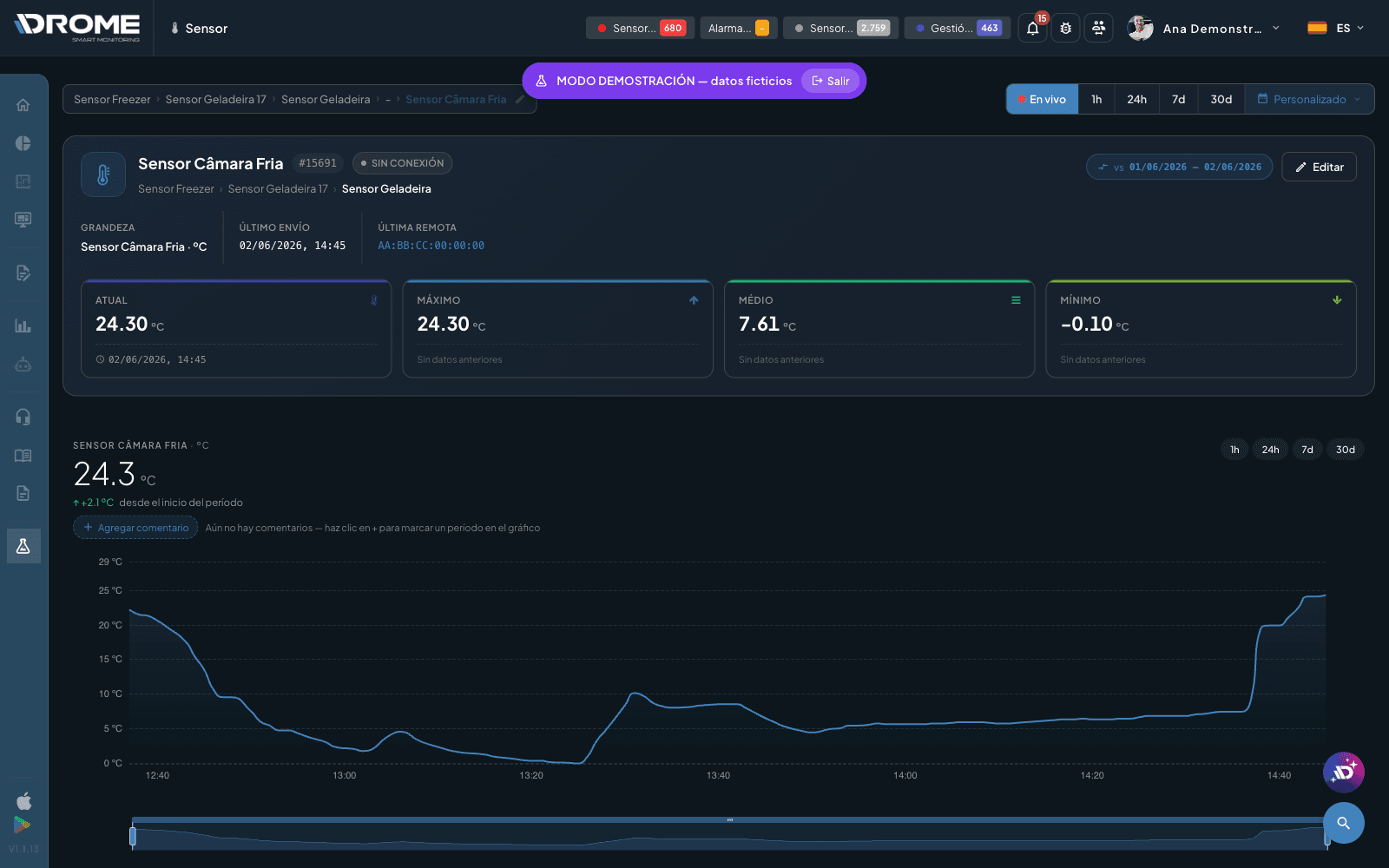

La pantalla del sensor muestra la lectura actual, el historial y las bandas de alarma en el mismo gráfico. Puedes comparar períodos, comentar puntos de la curva y exportar todo para auditoría.
- Gráfico con mínimo, máximo, promedio y bandas de alarma en el mismo eje
- Comparación entre períodos para separar patrón de anomalía
- Comentarios auditables y exportación de los datos brutos
PANTALLA 03 · INFORMES
Informes listos para auditoría

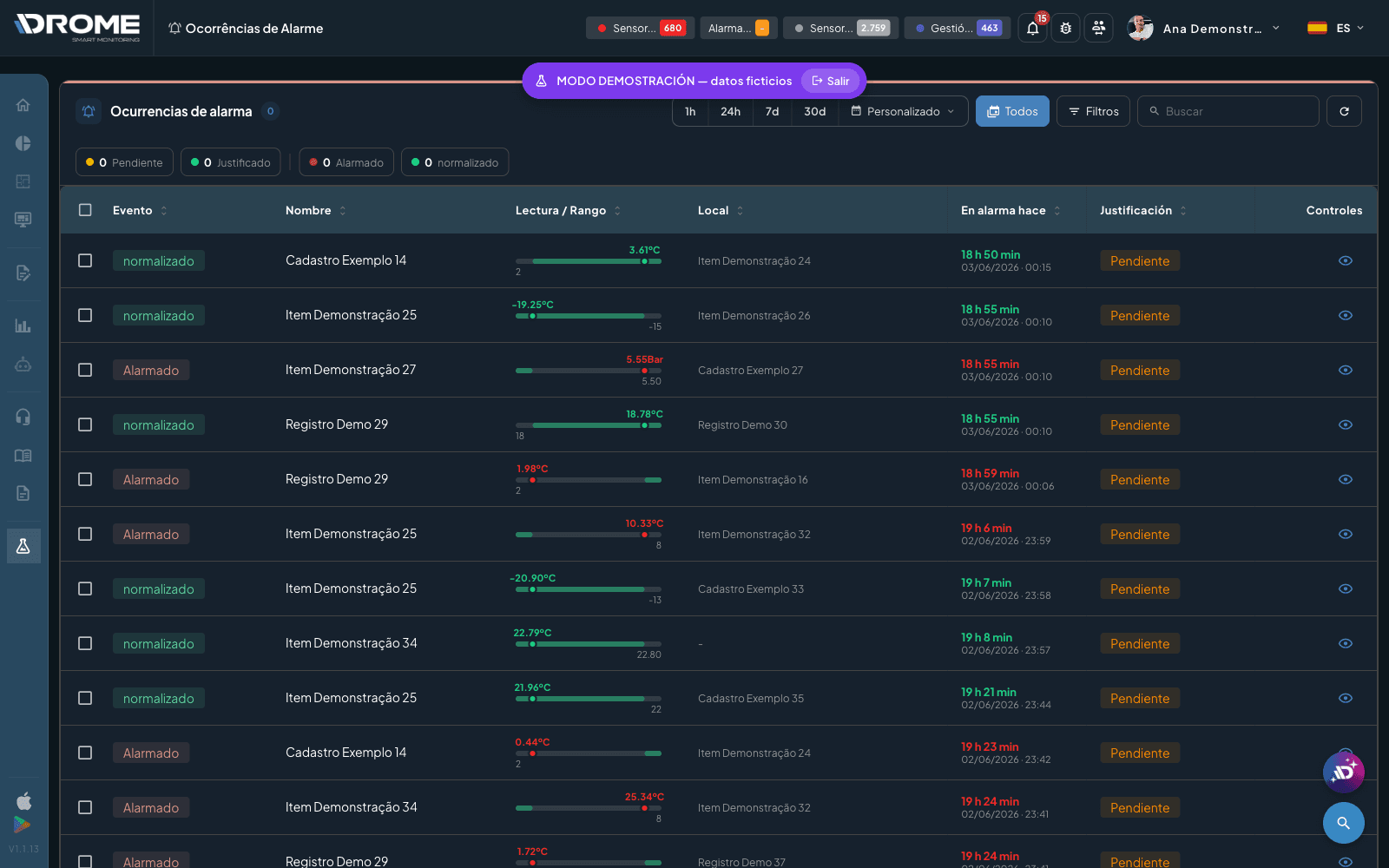

Cada ocurrencia de alarma queda registrada con lectura, rango, duración y justificación, junto a la traza de auditoría y el control de calibración. Todo exportable en Excel y PDF.
- Ocurrencias con lectura, rango seguro, duración y justificación
- Traza de auditoría y control de calibración en un solo lugar
- Exportación en Excel y PDF para ANVISA, FDA y EU GMP
